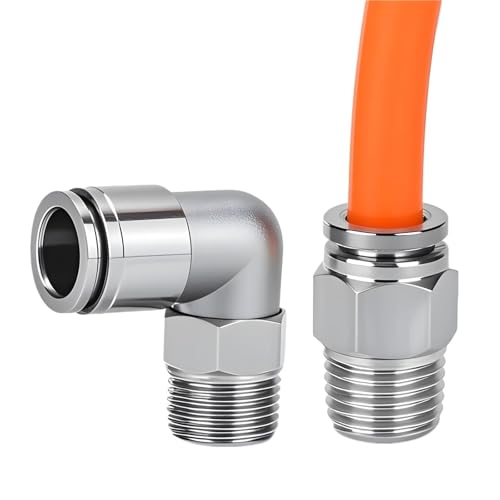

Connecteur pneumatique inox 304 type SL mâle coudé à libération rapide

Caractéristiques techniques du raccord coudé pneumatique mâle

Le raccord pneumatique inox 304 de la série SL se classe parmi les composants de jonction directionnelle essentiels pour l'acheminement des fluides gazeux. Sa configuration à quatre-vingt-dix degrés permet d'organiser proprement les faisceaux de câbles et de tuyaux le long des parois de vos machines.

Mécanisme de raccordement instantané

La technologie push-in intégrée permet d'insérer le tube calibré directement à l'intérieur du corps en acier. Le démontage se réalise en pressant simplement la collerette supérieure, libérant le tuyau sans abîmer sa surface extérieure.

Spécifications et composants d'assemblage

• Corps principal : Intégralement usiné en acier inoxydable nuance 304.
• Filetage mâle : Dimension standard 1/4 avec filetage de précision.
• Orifice de sortie : Ajusté pour tuyaux de diamètre nominal 8mm.

Guide d'installation pour réseaux d'air

1. Couper le tube de manière parfaitement perpendiculaire à son axe.
2. Enfoncer le tube fermement dans le raccord jusqu'à la butée interne.
3. Visser la partie mâle 1/4 dans le récepteur femelle de votre circuit.

La précision d'usinage de ce connecteur garantit un flux d'air optimal sans turbulences internes nuisibles au rendement global.
